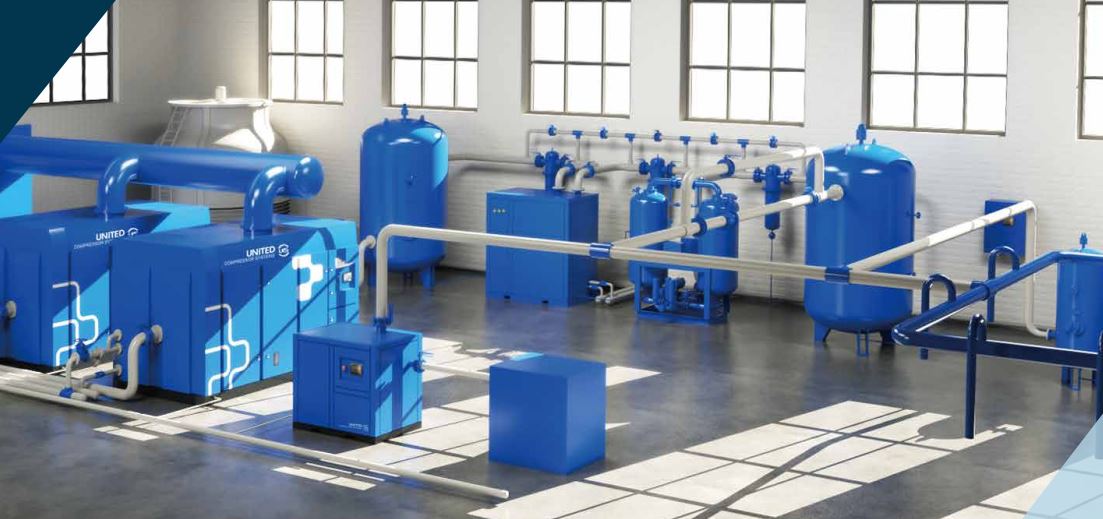

Máy nén khí không dầu dạng trục vít điều chỉnh tốc độ VFD một cấp của thương hiệu United Compressor Systems.
Cùng AVA chúng tôi xem các chi tiết dòng máy nén khí không dầu này nhé.
UC-VFD Series
Working Pressure |
7-10 [bar] |
102-145 [psig] |
Free Air Delivery |
1.65-70.3 [m3/min] |
58-2483 [cfm] |
Working Power |
11-355 [kw] |
15-476 [hp] |
Mô tả máy nén khí United Compressor Systems:
Máy nén khí trục vít điều chỉnh tốc độ United Single Stage VFD Sê-ri UC-VFD áp dụng công nghệ điều khiển véc-tơ, đảm bảo động cơ tăng nhiệt độ nhỏ và mô-men xoắn thích hợp có thể đạt được trong phạm vi tốc độ quay rộng để điều khiển máy nén khí ổn định.
Công nghệ điều khiển vectơ điều khiển riêng biệt kích thích và mô-men xoắn của hai vectơ của dòng điện stato, sau đó biên soạn và chuyển đổi chúng thành tín hiệu điều khiển tham số của bộ biến tần để đạt được sự kiểm soát thích hợp của mô-men xoắn điện từ.
Bằng cách này, động cơ có thể tiếp tục chạy ở nhiệt độ thấp ngay cả ở tốc độ thấp. Công nghệ chuyển đổi tần số hiệu quả này có thể ngăn chặn tiếng ồn không thể tránh khỏi và sóng hài có hại trong các bộ chuyển đổi tần số tiêu chuẩn. Thế hệ mới của điều khiển chuyển đổi tần số vectơ thích hợp được sử dụng để chuyển đổi DC sang AC, giúp cải thiện khả năng chịu nhiệt độ cao, có hiệu suất chuyển đổi cao hơn, tiết kiệm năng lượng tiêu thụ và cải thiện độ tin cậy.
Nguyên lý hoạt động máy nén khí Series UC-VFD
Máy nén khí biến tần (VFD) lấy áp suất của hệ thống user-end system làm đối tượng điều khiển, tạo thành hệ thống điều khiển vòng kín với bộ biến tần, cảm biến áp suất và động cơ VFD. Áp suất làm việc VFD có thể đặt trực tiếp thông qua bảng điều khiển, cảm biến phát hiện áp suất hệ thống và chuyển đổi thành tín hiệu dòng điện 4 ~ 20mA để phản hồi đến bộ điều khiển. Bộ điều khiển so sánh tính toán PID với áp suất làm việc trong cài đặt chuyển đổi tần số hệ thống, do đó điều khiển tần số đầu ra của bộ chuyển đổi và thay đổi tốc độ của động cơ để đảm bảo khớp chính xác giữa đầu ra và nhu cầu không khí của người dùng để hoàn thành mục tiêu cung cấp không khí áp suất không đổi và tiết kiệm năng lượng.
Tính năng sản phẩm
- Áp dụng biến tần thương hiệu quốc tế cho động cơ VFD;
- Cấu trúc và hệ thống chuyển đổi tần số đầy đủ tiên tiến;
- Công nghệ điều khiển vector tiên tiến;
- Chuyển đổi tần số khởi động mềm, ít ảnh hưởng đến lưới điện, hoạt động đáng tin cậy hơn, tuổi thọ cao hơn;
- Tiết kiệm năng lượng hiệu quả cao giảm khoảng 30% ~ 50% năng lượng tiêu thụ;
- Cung cấp không khí áp suất không đổi, dao động áp suất có thể ổn định trong khoảng ± 0,01Mpa, cải thiện hiệu quả chất lượng nguồn không khí;
- Độ ồn thấp hơn, thấp hơn khoảng 3 đến 7 decibel so với máy nén thông thường.
- United air end được công nhận cao bởi ngành công nghiệp nén khí với thiết kế tinh vi và sản xuất chính xác.
- Với việc sử dụng đường kính lớn và tỷ lệ đường kính chiều dài cân bằng của rôto trục vít, thiết kế tối ưu hóa dựa trên dây chuyền đúc rôto thế hệ thứ 4 mới có hiệu suất cao hơn, do đó bề mặt tiếp xúc, đường tiếp xúc, tam giác rò rỉ và các đặc điểm thủy động lực học của rôto có thể đạt được hiệu suất tối ưu, cải thiện hơn nữa hiệu quả âm lượng. Rotor trục vít này sau đó có hiệu suất đoạn nhiệt cao và tiêu thụ điện năng thấp.
- Bằng cách sử dụng ổ trục chịu tải trọng lớn nhập khẩu và cách bố trí ổ trục độc đáo, đồng thời đảm bảo độ cứng của ổ trục, khả năng chịu lực được cải thiện nhiều, kéo dài tuổi thọ và độ tin cậy cao có thể giữ được ngay cả trong điều kiện khắc nghiệt.
- Phớt trục kiểu rãnh xoắn ăn khớp với ống bọc trục được làm bằng thép chịu lực cao cấp, đảm bảo khả năng chống mài mòn của phớt trục và ống bọc trục. Phớt trục có chức năng bơm với độ tin cậy cao và chống rò rỉ.
Thiết kế cấu trúc tủ
Cấu trúc tủ chia thành các khoang làm mát và nóng đồng nghĩa với việc tản nhiệt tốt hơn. Tất cả các thành phần chức năng nằm trong buồng làm mát để kéo dài tuổi thọ.
Thiết kế bố trí hợp lý đã được cấp bằng sáng chế quốc gia tích hợp cơ chế điện, giúp dễ vận hành và có thể lắp đặt mà không cần cơ sở trên công trường. Bên trong, các khoang không ảnh hưởng lẫn nhau và mở rộng không gian bên trong tủ. Sự lưu thông không khí bên trong được tối ưu hóa đảm bảo làm mát toàn diện tất cả các bộ phận chức năng, kéo dài tuổi thọ của chúng. Bên ngoài, tủ di động dạng đóng được tích hợp sẵn các miếng xốp cách âm và chống cháy chất lượng cao giúp giảm tiếng ồn hiệu quả.
Thiết kế cấu trúc này không chỉ đáp ứng các yêu cầu về bảo vệ môi trường mà còn dễ sử dụng.

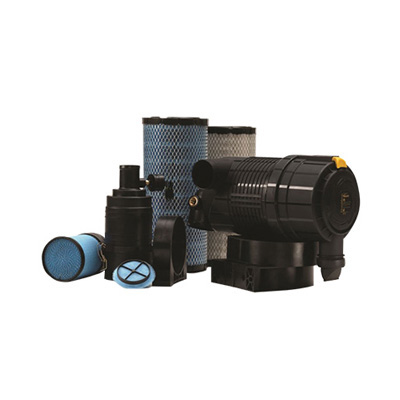

Lọc khí dạng hạt hiệu quả cao (HEPA):
Hệ thống lọc không khí hạng nặng do Donaldson Hoa Kỳ cung cấp, với độ chính xác lọc lên đến 99,9% đối với các hạt lớn hơn 3μm. Thích hợp cho tất cả các loại môi trường bụi nặng.
Bộ lọc dầu:
Bộ lọc dầu Donaldson, cấp độ lọc sạch cao, bảo vệ hiệu quả hoạt động an toàn của ổ trục khí, kéo dài tuổi thọ của đầu khí.
Hệ thống tách dầu và không khí:
Thiết kế Euro thiết kế lõi tách dầu và không khí hiệu quả, vật liệu lọc sợi thủy tinh, tuổi thọ cao, hiệu quả hơn, không cần thay thế thường xuyên. Lõi tách cốt liệu và thiết bị hồi dầu hoạt động cùng nhau, thu hồi và tái chế dầu bôi trơn một cách hiệu quả, tránh dầu phun quá mức và đảm bảo hàm lượng dầu trong khí thải máy nén ≤2ppm.
Tất cả các van kết hợp bộ lọc dầu và điều khiển nhiệt độ mới
Thiết kế được trao bằng sáng chế này tích hợp van điều khiển nhiệt độ và van lọc dầu giúp kết nối đường ống bên trong ngắn gọn hơn và ít điểm rò rỉ hơn giúp giảm tỷ lệ lỗi xảy ra. Quan trọng hơn, nó còn làm giảm sự sụt giảm áp suất, tiết kiệm năng lượng hơn và tránh các chướng ngại vật như gãy ống rung và rò rỉ trong việc lắp đặt riêng biệt của đế lọc dầu và giá trị kiểm soát nhiệt độ.

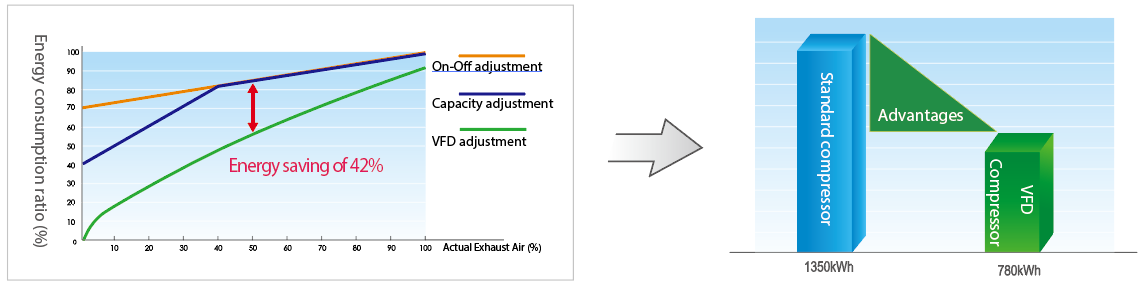

Tiết kiệm điện áp suất không đổi
Hình bên cho thấy sự so sánh áp suất làm việc giữa máy nén tiêu chuẩn và máy nén điều chỉnh tốc độ tần số thay đổi. Nó quan sát thấy rằng máy nén tiêu chuẩn thường xuyên tải và không tải giữa áp suất yêu cầu tối thiểu và cao hơn 1,5bar, điều này gây lãng phí năng lượng nhiều hơn 10,5% khi tạo ra áp suất 1,5bar so với áp suất được điều khiển tần số ổn định ở áp suất yêu cầu tối thiểu (Mỗi áp suất 1 bar tăng tiêu thụ thêm 7% điện năng).
Ngoài ra, trong quá trình không tải, chế độ chờ không khí tiêu thụ thêm 45% năng lượng không tải. Do đó, việc cung cấp khí áp suất ổn định không chỉ tiết kiệm năng lượng mà còn kéo dài tuổi thọ của thiết bị trong khi xếp dỡ cũng như loại bỏ các yếu tố bất lợi ảnh hưởng đến sản xuất của người dùng từ áp suất không ổn định.
Các thông số kỹ thuật
SINGLE STAGE VFD SCREW AIR COMPRESSOR UC-VFD SERIES |
|||||||||
MODEL |
Working Power (KW) |
Working Power (HP) |
Working Pressure (bar) |
Working Pressure (PSIG) |
Free Air Delivery (CFM) |
Free Air Delivery (m³/min) |
Dimensions of Exhaust Outlet |
Weight (KG) |
Profile Dimensions (L×W×HMM) |
UC11-7CVFD |
11 |
15 |
7 |
102 |
72 |
2.05 |
G1-1/2 |
560 |
1300*1100*1350 (A) |
UC11-8CVFD |
8 |
116 |
66 |
1.88 |
|||||
UC11-10CVFD |
10 |
145 |
58 |
1.65 |
|||||
UC15-7CVFD |
15 |
20 |
7 |
102 |
102 |
2.90 |
G1-1/2 |
590 |
1300*1100*1350 (A) |
UC15-8CVFD |
8 |
116 |
95 |
2.70 |
|||||
UC15-10CVFD |
10 |
145 |
81 |
2.30 |
|||||
UC18-7CVFD |
18.5 |
25 |
7 |
102 |
113 |
3.20 |
G1-1/2 |
710 |
1300*1000*1350 (A) |
UC18-8CVFD |
8 |
116 |
102 |
2.90 |
|||||
UC18-10CVFD |
10 |
145 |
95 |
2.70 |
|||||
UC22-7CVFD |
22 |
30 |
7 |
102 |
131 |
3.70 |
G1-1/2 |
740 |
1300*1000*1350 (A) |
UC22-8CVFD |
8 |
116 |
124 |
3.50 |
|||||
UC22-10CVFD |
10 |
145 |
113 |
3.20 |
|||||
UC30-7CVFD |
30 |
40 |
7 |
102 |
198 |
5.60 |
G1-1/2 |
970 |
1450*1280*1450 (A) |
UC30-8CVFD |
8 |
116 |
191 |
5.40 |
|||||
UC30-10CVFD |
10 |
145 |
159 |
4.50 |
|||||
UC37-7CVFD |
37 |
50 |
7 |
102 |
240 |
6.80 |
G1-1/2 |
1020 |
1450*1280*1450 (A) |
UC37-8CVFD |
8 |
116 |
230 |
6.50 |
|||||
UC37-10CVFD |
10 |
145 |
205 |
5.80 |
|||||
UC45-7CVFD |
45 |
60 |
7 |
102 |
286 |
8.10 |
G1-1/2 |
1070 |
1450*1280*1450 (A) |
UC45-8CVFD |
8 |
116 |
275 |
7.80 |
|||||
UC45-10CVFD |
10 |
145 |
247 |
7.00 |
|||||
UC55-7CVFD |
55 |
74 |
7 |
102 |
325 |
9.20 |
DN50 |
1800 |
2200*1300*1750 (A) |
UC55-8CVFD |
8 |
116 |
321 |
9.10 |
|||||
UC55-10CVFD |
10 |
145 |
318 |
9.00 |
|||||
UC75-7CVFD |
75 |
101 |
7 |
102 |
417 |
11.80 |
DN50 |
2000 |
2200*1300*1750 (A) |
UC75-8CVFD |
8 |
116 |
410 |
11.60 |
|||||
UC75-10CVFD |
10 |
145 |
403 |
11.40 |
|||||
UC90-7CVFD |
90 |
121 |
7 |
102 |
590 |
16.70 |
DN50 |
2200 |
2100*1350*1750 (A) |
UC90-8CVFD |
8 |
116 |
565 |
16.00 |
|||||
UC90-10CVFD |
10 |
145 |
523 |
14.80 |
2100*1350*1750 (W) |
||||
UC110-7CVFD |
110 |
148 |
7 |
102 |
735 |
20.80 |
DN80 |
3500 |
3200*1850*2120 (A) |
UC110-8CVFD |
8 |
116 |
706 |
20.00 |
|||||
UC110-10CVFD |
10 |
145 |
618 |
17.50 |
3000*1850*2120 (W) |
||||
UC132-7CVFD |
132 |
177 |
7 |
102 |
848 |
24.00 |
DN80 |
3600 |
3200*1850*2120 (A) |
UC132-8CVFD |
8 |
116 |
812 |
23.00 |
|||||
UC132-10CVFD |
10 |
145 |
727 |
20.60 |
3000*1850*2120 (W) |
||||
UC160-7CVFD |
160 |
215 |
7 |
102 |
989 |
28.00 |
DN80 |
3900 |
3200*1850*2120 (A) |
UC160-8CVFD |
8 |
116 |
953 |
27.00 |
|||||
UC160-10CVFD |
10 |
145 |
883 |
25.00 |
3000*1850*2120 (W) |
||||
UC185-7CVFD |
185 |
248 |
7 |
102 |
1077 |
30.50 |
DN80 |
4200 |
3200*1850*2120 (A) |
UC185-8CVFD |
8 |
116 |
1042 |
29.50 |
|||||
UC185-10CVFD |
10 |
145 |
953 |
27.00 |
3000*1850*2120 (W) |
||||
UC200-7CVFD |
200 |
268 |
7 |
102 |
1413 |
40.00 |
DN100 |
5200 4900 |
3900*1850*2150 (A) |
UC200-8CVFD |
8 |
116 |
1377 |
39.00 |
|||||
UC200-10CVFD |
10 |
145 |
1236 |
35.00 |
3350*1850*2150 (W) |
||||
UC250-7CVFD |
250 |
335 |
7 |
102 |
1677 |
47.50 |
DN125 |
6800 6400 |
4200*2150*2250 (A) |
UC250-8CVFD |
8 |
116 |
1649 |
46.70 |
|||||
UC250-10CVFD |
10 |
145 |
1483 |
42.00 |
3400*2150*2250 (W) |
||||
UC280-7CVFD |
280 |
375 |
7 |
102 |
1872 |
53.00 |
DN125 |
7350 7000 |
4200*2150*2250 (A) |
UC280-8CVFD |
8 |
116 |
1836 |
52.00 |
|||||
UC280-10CVFD |
10 |
145 |
1649 |
46.70 |
3400*2150*2250 (W) |
||||
UC315-7CVFD |
315 |
422 |
7 |
102 |
2108 |
59.70 |
DN125 |
8600 7800 |
5000*2150*2300 (A) |
UC315-8CVFD |
8 |
116 |
2002 |
56.70 |
|||||
UC315-10CVFD |
10 |
145 |
1773 |
50.20 |
3850*2150*2250 (W) |
||||
UC355-7CVFD |
355 |
476 |
7 |
102 |
2483 |
70.30 |
DN125 |
8800 8000 |
5000*2150*2300 (A) |
UC355-8CVFD |
8 |
116 |
2313 |
65.50 |
|||||
UC355-10CVFD |
10 |
145 |
1949 |
55.20 |
3850*2150*2250 (W) |
