Máy nén khí trục vít Nam chân vĩnh cửu điều chỉnh tốc độ với áp suất thấp thuộc dòng máy nén khí có dầu của thương hiệu United Compressor System. Dưới đây AVA xin được giới thiệu về UC-VPM series của sản phẩm này.
UC-VPM Series
Working Pressure |
2 - 4 [bar] |
29 - 58 [psig] |
Free Air Delivery |
459 - 2154 [m3/min] |
13 - 61 [cfm] |
Working Power |
37 - 220 [kw] |
50 - 295 [hp] |

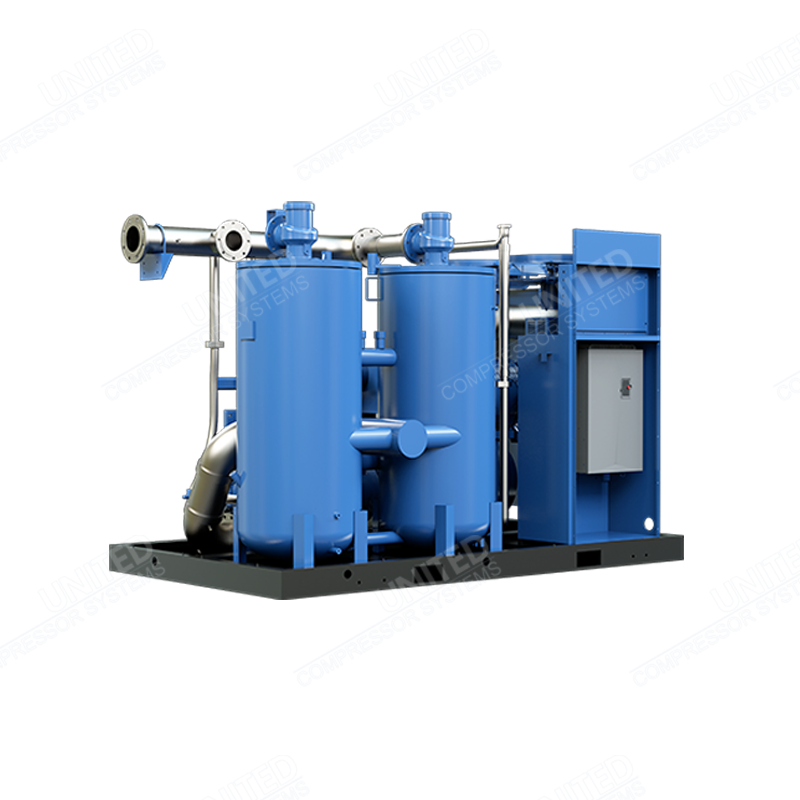

Mô tả sản phẩm máy nén khí trục vít UC-VPM Series
Máy nén khí trục vít United áp suất thấp là loại máy nén khí mới được phát triển nhằm đáp ứng nhu cầu tiết kiệm năng lượng, giảm phát thải và bảo vệ môi trường. Nó thay đổi hoàn cảnh sử dụng máy nén áp suất cao truyền thống để giải nén khí nén và sau đó truyền đến thiết bị không khí, giúp tiết kiệm năng lượng.
Hiện tại áp suất xả thấp nhất của United trong ngành máy nén khí trục vít có thể đạt 1,2bar và đảm bảo hàm lượng dầu xả nhỏ hơn 2ppm, tức là nguồn cung cấp khí sạch và ổn định. Thiết kế tủ kín có độ ồn thấp thân thiện với môi trường hơn so với máy nén piston. Với tình hình của nhiều ngành công nghiệp không yêu cầu thời gian ngừng hoạt động có thể đảm bảo duy trì trong quá trình hoạt động liên tục; Báo động lỗi được cấu hình để chuẩn bị khẩn cấp đầy đủ cho người dùng, hoạt động ổn định và đáng tin cậy
Ưu điểm và Đặc điểm:
· Có thể tiết kiệm hơn 30% điện năng;
· Đầu máy nén khí không khí áp suất thấp có thể tự động điều chỉnh tỷ lệ nén bên trong theo áp suất dịch vụ và duy trì hiệu quả năng lượng tốt nhất trong phạm vi áp suất khí thải từ 2-5bar;
· Trong nhiều ngành công nghiệp như hóa chất, thủy tinh, dầu khí, dệt, in, nhuộm và gốm sứ, áp suất làm việc cần thiết của khí nén chỉ từ 3-5bar. Tuy nhiên, hiện nay các ngành này thường sử dụng máy nén khí 7-10bar ghép với van giảm áp để đạt áp suất thấp; đó chắc chắn là một sự lãng phí năng lượng đáng kể. Vì lý do này, UNITED đã phát triển máy nén khí trục vít áp suất thấp trực tiếp tạo ra khí nén áp suất thấp theo yêu cầu của các ngành công nghiệp này; máy nén sử dụng ít năng lượng hơn để đáp ứng yêu cầu sản xuất và chi phí sản xuất của người dùng sẽ cải thiện đáng kể.
Hệ thống cơ khí
· Lớp lót đúc hàng đầu quốc tế, tỷ lệ 4: 6 răng, ít răng hơn và hút nhiều không khí hơn;
· Rotor lớn, tốc độ thấp và tuổi thọ cao;
· Mạch dầu bên trong của đầu khí có thể kiểm soát chính xác lượng dầu phun vào, giúp việc bôi trơn và làm mát đạt hiệu suất tốt nhất;
· Vòng bi SKF thích ứng với tải thay đổi, linh hoạt, hiệu quả, độ bền lâu đã được chứng minh và nó đảm bảo tuổi thọ của đầu khí.

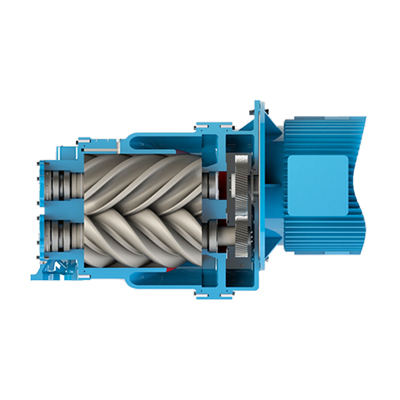

Chuỗi truyền động của đầu nén khí trục vít áp suất thấp
· Động cơ truyền động hiệu quả cao kết nối trực tiếp với đầu khí nén hai cấp mà không cần khớp nối, chuỗi truyền động không cần bảo dưỡng, giảm tiêu thụ năng lượng 1%;
· Tích hợp động cơ khép kín hoàn toàn IP55 và vỏ đầu cuối không khí, ngăn chặn hiệu quả các hạt kim loại, bụi, hơi ẩm và các chất ô nhiễm khác xâm nhập vào động cơ và đầu cuối không khí, làm cho hiệu suất máy nén ổn định hơn;
· Ổ trục động cơ sử dụng xi lanh + ổ bi tăng cường, mang lại độ bền và độ tin cậy cao hơn;
· Độ chính xác gia công của bánh răng truyền động đạt đến cấp độ hàng không 6, xử lý nhiệt đa kênh và công nghệ xử lý liên quan đảm bảo độ cứng bề mặt vượt trội, khả năng chống mài mòn cực cao và cường độ năng suất của tất cả các thành phần cơ khí;
· Hệ thống cung cấp dầu độc lập và lọc dầu chính xác đảm bảo sự ổn định và độ tin cậy của toàn bộ hệ thống truyền động trong thời gian dài hoạt động đầy tải.
Hệ thống đầu vào và lọc
- Lớp bảo vệ Prefilter:
- Ngăn chặn các hạt bụi lớn, bông và các đồ lặt vặt khác xâm nhập vào máy nén khí. Giữ bên trong máy nén sạch sẽ. Tuân thủ nghiêm ngặt đường đi đầu tiên của khí nén.
- Lọc khí dạng hạt hiệu quả cao (HEPA):
- Hệ thống lọc không khí hạng nặng do Donaldson Hoa Kỳ cung cấp, với độ chính xác lọc lên đến 99,9% đối với các hạt lớn hơn 3μm. Thích hợp cho tất cả các loại môi trường bụi nặng.
- Thiết kế lắp ráp đường kính lớn gấp đôi:
- Chênh lệch áp suất của tất cả các đường dẫn khí nhỏ hơn 0,2bar, kéo dài đáng kể tuổi thọ của hệ thống lọc khí.
- Thiết kế tối ưu của van đầu vào không khí có đường kính lớn:
- Tiêu thụ năng lượng thấp trong hoạt động không tải, vật liệu nhôm đúc, hiệu suất ổn định hơn.
- Thiết kế khuôn tối ưu của đường ống nạp:
- Gioăng cao su độ bền cao, chắc chắn và bền.
Bộ lọc dầu:
Bộ lọc dầu Donaldson, cấp độ lọc sạch cao, bảo vệ hiệu quả hoạt động an toàn của ổ trục khí, kéo dài tuổi thọ của đầu khí.
Hệ thống tách dầu và không khí:
Thiết kế Euro thiết kế lõi tách dầu và không khí hiệu quả, vật liệu lọc sợi thủy tinh, tuổi thọ cao, hiệu quả hơn, không cần thay thế thường xuyên. Lõi tách cốt liệu và thiết bị hồi dầu hoạt động cùng nhau, thu hồi và tái chế dầu bôi trơn một cách hiệu quả, tránh dầu phun quá mức và đảm bảo hàm lượng dầu trong khí thải máy nén ≤2ppm.
Dầu bôi trơn:
Dầu bôi trơn United có khả năng chống oxy hóa tốt, chịu nhiệt độ cao, điểm chớp cháy cao, dẫn nhiệt tuyệt vời và nhiều đặc tính khác.
Hệ thống điện

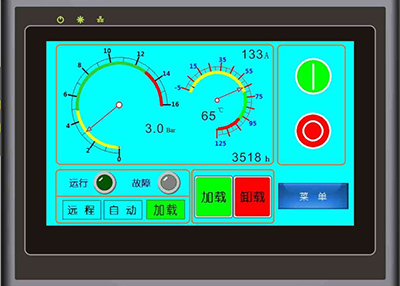

Bộ điều khiển thông minh thế hệ mới |

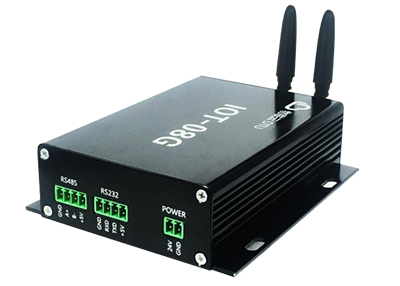

Internet of Things Module |
Linh kiện điện chất lượng cao |
PLC + màn hình cảm ứng; Giao diện người dùng thân thiện; Toàn thời gian giám sát trạng thái hoạt động; Hoạt động thông minh; Giao diện USB, COM, với chức năng có thể nâng cấp. |
Giám sát từ xa vận hành và bảo trì; Hoạt động từ xa, Thu thập dữ liệu, Quản lý tiết kiệm năng lượng. |

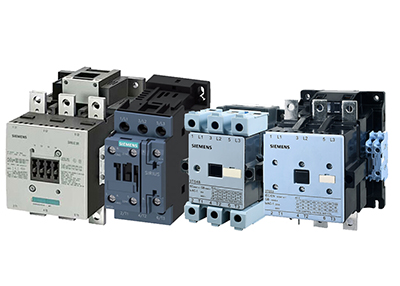

Linh kiện điện tử SIEMENS; chọn lọc giống; Áp dụng cho mọi điều kiện khí hậu.
|
Ổ đĩa tần số vectơ mô-đun (VFD)
Thiết kế nhiệt dự phòng lớn, hoạt động ổn định hơn và tuổi thọ thiết bị lâu hơn trong môi trường dịch vụ khắc nghiệt;
Không dừng lại ở việc dừng ngay lập tức, bảo vệ quá kích thích và nhiều chức năng tuyệt vời khác để đối phó với các trường hợp khẩn cấp khác nhau;
Tích hợp sẵn PLC và nhiều loại giao diện truyền thông, thuận tiện hơn khi sử dụng và bảo trì;
Phạm vi điều chỉnh tốc độ rộng, độ ổn định tốc độ chính xác cao, cung cấp hoạt động ổn định khi tải ở tốc độ cực thấp 0,01Hz.
Các thông số kỹ thuật
United Low-Pressure VFD SPeed Regulation Permanent Magnet Screw Air Compressor |
|||||||||
MODEL |
Working Power (KW) |
Working Power (HP) |
Working Pressure (bar) |
Working Pressure (psig) |
Free Air Delivery (CFM) |
Free Air Delivery (m³/min) |
Dimensions of Exhaust Outlet |
Weight (KG) |
Profile Dimensions(L×W×HMM) |
UC37-2VPM |
37 |
50 |
2 |
29 |
494 |
14 |
DN125 |
2400 |
2600*1460*2080 |
UC37-3VPM |
3 |
44 |
459 |
13 |
DN100 |
2400 |
2600*1460*2080 |
||
UC45-2VPM |
45 |
60 |
2 |
29 |
600 |
17 |
DN125 |
2600 |
2600*1460*2080 |
UC45-3VPM |
3 |
44 |
494 |
14 |
DN125 |
2400 |
|||
UC55-2VPM |
55 |
74 |
2 |
29 |
759 |
21.5 |
DN150 |
4000 |
3200*1850*2150 |
UC55-3VPM |
3 |
44 |
600 |
17 |
DN125 |
2800 |
2600*1460*2080 |
||
UC55-4VPM |
4 |
58 |
494 |
14 |
DN100 |
2600 |
2600*1460*2080 |
||
UC75-2VPM |
75 |
101 |
2 |
29 |
953 |
27 |
DN150 |
4000 |
3200*1850*2150 |
UC75-3VPM |
3 |
44 |
759 |
21.5 |
DN125 |
2800 |
2600*1460*2080 |
||
UC75-4VPM |
4 |
58 |
671 |
19 |
DN100 |
2600 |
2600*1460*2080 |
||
UC90-2VPM |
90 |
121 |
2 |
29 |
1130 |
32 |
DN200 |
4200 |
3400*2150*2300 |
UC90-3VPM |
3 |
44 |
953 |
27 |
DN150 |
4000 |
3200*1850*2150 |
||
UC90-4VPM |
4 |
58 |
830 |
23.5 |
DN100 |
2800 |
2600*1460*2080 |
||
UC110-2VPM |
110 |
148 |
2 |
29 |
1413 |
40 |
DN250 |
5800 |
4200*2150*2300 |
UC110-3VPM |
3 |
44 |
1130 |
32 |
DN150 |
4200 |
3400*2150*2300 |
||
UC110-4VPM |
4 |
58 |
1024 |
29 |
DN125 |
3600 |
3200*1950*2120 |
||
UC132-2VPM |
132 |
177 |
2 |
29 |
1660 |
47 |
DN300 |
6900 |
4200*2150*2300 |
UC132-3VPM |
3 |
44 |
1413 |
40 |
DN250 |
5800 |
4200*2150*2300 |
||
UC132-4VPM |
4 |
58 |
1165 |
33 |
DN150 |
3900 |
3200*1950*2120 |
||
UC160-2VPM |
160 |
215 |
2 |
29 |
1967 |
55.7 |
DN300 |
7000 |
4400*2150*2300 |
UC160-3VPM |
3 |
44 |
1660 |
47 |
DN250 |
6900 |
4200*2150*2300 |
||
UC160-4VPM |
4 |
58 |
1413 |
40 |
DN200 |
4500 |
3400*2150*2300 |
||
UC185-4VPM |
185 |
248 |
4 |
58 |
1660 |
47 |
DN200 |
5000 |
3400*2150*2300 |
UC200-3VPM |
200 |
268 |
3 |
44 |
1967 |
55.7 |
DN250 |
7100 |
4400*2150*2300 |
UC220-3VPM |
220 |
295 |
3 |
44 |
2154 |
61 |
DN250 |
7200 |
4400*2150*2300 |
