Xích dẫn cáp e-chains loại nhỏ và trung bình của IGUS

Hệ thống dẫn cáp e-chain® được coi là cầu nối quan trọng của các dây chuyền, máy móc hiện nay. Hệ thống đảm bảo cung cấp nguồn, tín hiệu và dữ liệu an toàn trong khi chuyển động liên tục. Chúng có thể được làm bằng các vật liệu khác nhau, chẳng hạn như thép hoặc nhựa, nhưng các vật bằng kim loại có thể yêu cầu bảo trì thường xuyên, tùy thuộc vào vị trí và ứng dụng, có thể tốn thời gian, chi phí và nguy hiểm. Ngoài ra, với xu hương hiện nay để làm giảm trọng lượng các thành phần của máy móc đã làm gia tăng việc sử dụng các loại cáp nhựa nhẹ hơn.

--> Tham khảo danh mục các sản phẩm IGUS tại ĐÂY



Xích dẫn cáp với sự cải tiến công nghệ, giảm chi phí



Igus® cung cấp bảo hành 36 tháng liên quan đến tuổi thọ sử dụng của tất cả các sản phẩm dẫn cáp e-chain®. Chúng tôi có thể làm được như vậy là nhờ các bài kiểm tra nghiêm ngặt được thực hiện trong phòng thí nghiệm tại trụ sở công ty ở Cologne, Đức.

Nâng cấp hệ thống dẫn cáp hiện tại của bạn bằng sản phẩm của igus®. Bằng cách chuyển đổi qua hệ thống dẫn cáp e-chain® bạn có thể giảm 26% chi phí và 88% thời gian lắp đặt. Ngoài những lợi ích này, các sản phẩm của igus® cung cấp thời gian vận chuyển nhanh chóng trong vòng 24 giờ, các công cụ và dịch vụ tính toán vòng đời trực tuyến cho gần như tất cả các dòng sản phẩm và độ tin cậy đã được kiểm nghiệm.



1.  Xích dẫn cáp e-chain loại nhỏ



Xích dẫn cáp thu nhỏ với bán kính uốn cong tối đa và kích thước tối thiểu ở một hoặc hai phần. Có thể mở hoặc chỉ cần ấn vào, kéo cáp ra một cách dễ dàng.



1.1. E2.1 và E2 micro

E2 micro e-chain® rất nhỏ, một mảnh và hai mảnh (B07 / B09) e-chain® với trọng lượng thấp, do đó lý tưởng cho các ứng dụng có tính linh hoạt cao. E2 micro e-chain® ổn định và có nhiều phiên bản. igus® cũng cung cấp nhiều phụ kiện và tùy chọn lắp đặt. "Nâng cấp" của các phiên bản có sẵn cho nhiều loại, chúng có thể thay thế cho nhau và do đó có thể được sử dụng làm gói phụ tùng thay thế cho các tùy chọn lắp đặt mới.

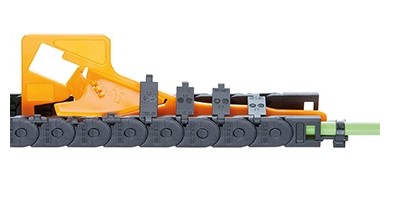

Hình 1: xích dẫn cáp E2.1 micro





Hình 2: xích dẫn cáp E2 micro





Tính năng:

•  Chiều cao bên trong: 10,1 đến 14,9mm đối với E2.1 micro và 5 đến 15,6mm đối với E2 micro.
•  Có sẵn trong ba tùy chọn:

+ Đóng

+ Có thể mở từ cả hai phía dọc theo bán kính bên trong

+ Có thể mở từ cả hai phía dọc theo bán kính bên ngoài

•  Phanh tích hợp để vận hành êm ái.
•  Chiều dài không được hỗ trợ dài hơn 25% và trọng lượng cao hơn 100% so với thiết kế ban đầu.
•  Công cụ mở tùy chọn hỗ trợ để đóng và mở nhanh hơn



Các lĩnh vực và ứng dụng công nghiệp điển hình của xích dẫn



• Máy móc xây dựng nói chung
• Mô hình (micro e-chain®),
• Cửa tự động
• Xe cộ
• Máy đo lường
• Thiết bị điện tử
• Hệ thống xử lý
• Robot



1.2. E-Z chain®

• Z Chains® có hai phiên bản. Trong phiên bản "E" cáp được đặt từ bên ngoài và trong phiên bản "Z" từ bên trong. Thời gian lắp đặt được rút ngắn là một trong những tính năng chính của E-Z Chain®. Trên dòng sản phẩm này được thiết kế với vật liệu đàn hồi và chắc chắn nên được ứng dụng trong nhiều lĩnh vực. Thiết kế một mảnh của chúng làm cho E-Z Chain® trở nên có giá thành rất tốt. Do độ cứng của vật liệu thấp hơn, E-Z Chain® không thích hợp cho các ứng dụng có tải trọng quá cao.



Hình 3: xích dẫn cáp E-Z chain®



Tính năng



• Chiều cao bên trong: 5 đến 48.5mm
• Dễ dàng lắp đặt bên trong (phiên bản Z) và bên ngoài (phiên bản E)
• Thao tác với cáp mà không cần mở hoặc đóng nắp
• Có thể được đặt cùng nhau hoặc tách rời tại "bất kỳ điểm nào"
• Chuỗi một mảnh, tiết kiệm chi phí
• Đường viền bên ngoài chống bụi bẩn
• Giá đỡ gắn với giảm căng tích hợp có sẵn
• Có thể hạn chế chuyển động xoắn
• Có sẵn với ngăn cách bên trong (nhiều loại)
• Lớp dễ cháy UL94-V2
• Ứng dụng thích hợp cho các phòng sạch sẽ



1.3. Zipper e-chain®



Đóng mở một cách nhanh chóng với Zipper e-chain® bởi tính thực tế và hiệu suất của chúng. Chức năng "dây kéo" rút ngắn thời gian lắp đặt. Dòng Zipper là một trong những dòng igus® e-chain® phổ biến nhất trong các lĩnh vực công nghiệp có mức độ phức tạp.



Hình 4: xích dẫn cáp Zipper e-chain®



Tính năng:

• Chiều cao bên trong: 9 đến 32mm
• Chạy êm nhờ các mắt xích nhỏ của các liên kết
• Thời gian lắp đặt ngắn: Đóng mở nắp một cách nhanh chóng bằng dây kéo
• Nắp dây kéo có thể được tách rời
• Các mắt xích nhỏ cho tiếng ồn thấp, hoạt động trơn tru
• Tốc độ cao: 100 m / s² và hơn thế nữa
• Có thể tách các phụ kiện



2.  Xích dẫn cáp e-chain loại trung bình



Xích dẫn cáp e-chain loại trung bình phù hợp với tiêu chuẩn cho kỹ thuật cơ khí trên toàn thế giới. Tất cả những cải tiến sản phẩm được thực hiện trong nhiều năm nay đã được kết hợp tạo thành thế hệ mới của series E2 mini, và cùng với nó là một tiêu chuẩn mới đã được thiết lập. Nhiều không gian lắp đặt có thể sử dụng hơn với cùng kích thước bên ngoài nhưng thậm chí còn êm hơn, tăng tuổi thọ và độ bền tốt hơn. Dòng E2/000 và E2 mini là phổ biến nhất trong phân khúc tải trung bình.



2.1. E2 mini

E2 mini là loại cáp chống ăn mòn, giá rẻ, có sẵn ngăn cách bên trong để ngăn cáp khỏi bị xoắn và vặn. Chúng có thể được sử dụng trong các hệ thống có đường đi dây ngắn hoặc dài, không được hỗ trợ khi không gian bị hạn chế, cũng như các ứng dụng treo hoặc đứng liên quan đến gia tốc cực lớn.

Hình 5: xích dẫn cáp E2 mini



Tính năng:

• Chiều cao bên trong: 17 đến 41mm
• Bước răng nhỏ cho hoạt động im lặng
• Khả năng chống xoắn cao
• Hệ thống dừng đôi và các chốt lớn cho tuổi thọ lâu dài
• Tỷ lệ trọng lượng / độ ổn định được tối ưu hóa
• Dễ dàng gắn kết



Các lĩnh vực và ứng dụng công nghiệp điển hình

• Máy xây dựng
• Hệ thống xử lý
• Máy đóng gói
• Máy dệt
• Chế tạo xe
• Máy gỗ
• Máy thủy tinh
• Chế tạo máy
• Cơ khí tổng hợp v.v.



2.2. E2/000 e-chain®



Dòng E2/000 là thế hệ thứ tư ở kích thước này của igus® e-chain®. Tất cả những tính năng tối ưu của chúng tôi đều dành cho loạt sản phẩm này: Lắp đặt dễ dàng, linh hoạt kết hợp với độ chắc chắn - độ ổn định cao, hoạt động ít tiếng ồn, tuổi thọ dài và các tùy chọn lắp đặt.



Hình 6: E2/000 e-chain®



Tính năng:

• Chiều cao bên trong: 21 đến 45mm
• Mở nhanh từ bên phải hoặc bên trái bằng tô vít hoặc bằng tay
• Lắp đặt nhanh chóng
• Các dải phân cách và ngăn cách bên trong an toàn ngay cả khi mở
• Độ ổn định cơ học cao với thiết kế và vật liệu tốt cung cấp tuổi thọ lâu dài



Các lĩnh vực và ứng dụng công nghiệp điển hình

• Cơ khí tổng hợp
• Công nghệ xử lý vật liệu
• Máy móc và phương tiện xây dựng
• Công cụ máy móc
• Máy thủy tinh, nhựa và gỗ
• Chất bán dẫn
• Sân khấu và ngành giải trí



2.3. E- tube

Dòng E-tube (ống kín) nhiệm vụ chính là bảo vệ dây cáp khỏi bụi bẩn. Có thể mở được nhờ có bản lề hoặc nắp có thể tháo rời.



Hình 7: xích dẫn cáp E-tube
