Xy lanh khí nén Camozzi series 6PF, series 63, series 32, series 45

Tiếp tục cùng AVA tham khảo thêm các dòng xi lanh khí nén với cấu tạo và nguyên lý hoạt động tại bài viết dưới đây nhé.

Hoặc liên hệ mua hàng, tham khảo các sản phẩm khác tại ĐÂY

5.  Xi lanh series 6PF phản hồi vị trí

Bộ truyền động khí nén Series 6PF được trang bị bộ chuyển đổi vị trí tuyến tính chiết áp tích hợp bên trong thanh truyền. Loại xi lanh này cho phép dọc theo toàn bộ hành trình kiểm soát liên tục vị trí thanh được đọc để xử lý sự thay đổi của điện trở bên trong đầu dò. Các piston đã được trang bị một nam châm vĩnh cửu cho phép sử dụng các cảm biến hành trình cuối.

Nhờ kết nối điện, được thực hiện bằng đầu nối M12 được đặt ở đầu phía sau, các xi lanh này đáp ứng các tiêu chuẩn của cấp bảo vệ IP67. Xi lanh 6PF dòng 6 tuân theo tiêu chuẩn ISO 15552 và có thể được lắp ráp với toàn bộ các phụ kiện tiêu chuẩn. Chúng có các lỗ khoan từ 50mm đến 125mm với các khe tiêu chuẩn từ 50mm đến 500mm với khoảng cách 50mm. Thiết kế chắc chắn, lắp đặt linh hoạt và hiệu suất cao làm cho Series 6PF phù hợp để sử dụng trong các ứng dụng định vị và hệ thống chiết rót, cắt và đo lường.

Hình 5: Xi lanh series 6PF phản hồi vị trí

Đặc tính:

• Tuân thủ các tiêu chuẩn ISO 15552 và các tiêu chuẩn DIN / ISO 6431 - VDMA 24562 trước đây
• Thanh thép mạ crom
• Lớp bảo vệ IP67
• Tốc độ trượt tối thiểu 5 mm / giây
• Áp suất trượt tối thiểu <0,1 bar
• Biến thể G dành cho các ứng dụng có nhiều bụi (xi măng, nhựa thông, bùn, mùn từ gỗ, v.v.)
• Có phiên bản ATEX

6.  Xi lanh series 63 ISO 15552

Xi lanh khí nén Series 63 đã được phát triển để đảm bảo hiệu suất và tính linh hoạt cao. Nhờ hệ thống đệm khí nén mới có thể điều chỉnh, các xi lanh luôn đảm bảo sự điều tiết tốt nhất đồng thời giảm đáng kể tiếng ồn do tác động của pít tông lên khối cuối.

Bên cạnh phiên bản tiêu chuẩn có thể được sử dụng trong nhiều lĩnh vực, các giải pháp cụ thể đã được phát triển cho các ứng dụng như chế biến thực phẩm, nông nghiệp, trong hệ thống căng, định lượng và các ứng dụng cuộn dây. Ngoài ra còn có các phiên bản dành cho các môi trường ứng dụng khắt khe, có khả năng chịu được nhiệt độ khắc nghiệt, ăn mòn, v.v.

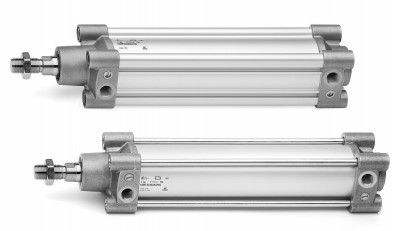

Hình 6: Xi lanh series 63 ISO 15552

Đặc tính:

• Tuân thủ tiêu chuẩn ISO 15552
• Trọng lượng giảm 25%
• Tiếng ồn thấp
• Chính xác hơn với quy định tốt về đệm
• Linh hoạt
• Ma sát thấp
• Chuyển động đồng đều (tốc độ thấp)
• Nhiệt độ cao và thấp
• Chống ăn mòn
• Đồ ăn và đồ uống
• Hoạt động không dầu
• Môi trường bẩn và nhiều bụi
• Ống thổi bảo vệ
• Song song và nhiều vị trí
• Có khóa thanh
• Lớp phủ polyurethane
• ATEX

7.  Xi lanh nam châm nhỏ gọn series 32

Xi lanh Series 32 nhờ tính nhỏ gọn nên thích hợp lắp đặt trong không gian hạn chế. Tuân theo Tiêu chuẩn ISO 21287, series 32 có lợi thế là chúng có thể được sử dụng cùng với các giá đỡ / phụ kiện phù hợp với các tiêu chuẩn khác DIN / ISO 6431 / VDMA 24562 (Series 60/61).

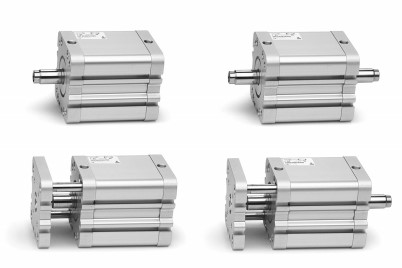

Hình 7: Xi lanh nam châm nhỏ gọn series 32

Đặc tính:

• Phù hợp với ISO 21287
• Thiết kế nhỏ gọn
• Nhiều loại có sẵn với các đường kính khác nhau

8.  Xi lanh nhỏ gọn series 32, phiên bản Tandem và nhiều vị trí

Nhờ độ nhỏ gọn xi lanh Series 32, Tandem và Multi-position, phù hợp để lắp đặt trong không gian hạn chế và có thể được sử dụng với cùng các phần tử lắp đặt của các xi lanh tiêu chuẩn khác DIN / ISO 6431 / VDMA 24562 (Series 60/61). Phiên bản Tandem cho phép đạt được lực đẩy gấp 2 lần lực đẩy của một xi lanh thông thường (lực kéo tiêu chuẩn), trong khi phiên bản nhiều vị trí có thể đạt được tới ba vị trí chỉ với một xi lanh.

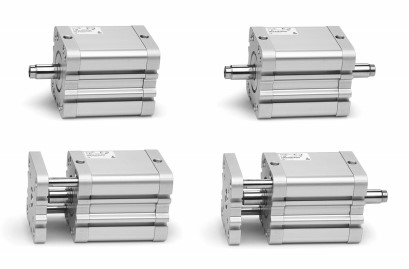

Hình 8: Xi lanh nhỏ gọn series 32, phiên bản Tandem và nhiều vị trí

Đặc tính:

• Phù hợp với ISO 21287
• Thiết kế nhỏ gọn
• Nhiều loại có sẵn với các đường kính khác nhau

9.  Bộ định hướng chống quay series 45

Bộ định hướng Series 45 có thể được sử dụng với tất cả các xi lanh DIN / ISO 6432 ø12 ÷ ø25 và ISO 15552, DIN / ISO 6431 trước đó, xi lanh ø32 ÷ ø100. Chúng đã được phát triển để ngăn chặn sự quay của thanh piston và có thể hỗ trợ tải trọng hướng tâm.

Bộ định hướng Series 45 có sẵn trong ba kiểu khác nhau tùy thuộc vào tải áp dụng. Các thanh dẫn UT và HT có giá đỡ có thể tự bôi trơn, trong khi các thanh dẫn HB có một ống lót bi. Để đảm bảo lựa chọn đúng tải trọng liên quan đến hành trình, vui lòng tham khảo đồ thị. Hành trình càng ngắn thì tải trọng áp dụng càng cao.

Hình 9: Bộ định hướng chống quay series 45

Đặc tính:

• Được sử dụng với trụ VDMA / ISO.
• Có sẵn dưới dạng định hướng bằng ổ bi và tự bôi trơn.
